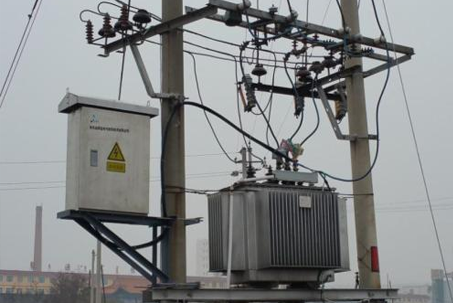

三相油浸式非晶合金变压器，高压电压等级为35kV及以下，低压电压400V，容量2500kVA及以下，铁心材料为非晶合金卷铁心，具有更低损耗，一般安装于电杆上或配电室中，作为照明或动力电源用，三相供电方式，全密封油箱结构，保证了变压器的安全可靠运行。
1）采用优质的非晶合金带材，选择合适的磁通密度。2）器身与箱底、吊板处采用防震垫，器身与油箱采用隔音板组装，降低器身产生的噪音向油箱传播。
1）由于非晶合金带材的特性，空载损耗要比硅钢片铁芯的传统变压器低70-80%。2）采用四框五柱式铁心结构，空载电流比硅钢结构变压器低50%左右。
1)进行油流分布计算，采用合理油流分布结构，降低绕组热点温升和平均温升。2）采用小油隙、多油道。3）采用压板开槽结构，保证油路畅通，降低温升。
1)采用动态分析方法进行短路机械力解析计算。2）高压绕组导线采用压扁工艺自动绕制，增加导线硬度，加强绕组机械强度。3）绕组采用网格油道，提高抗短路能力。
